		Cycle 3	Cycle 4

	A la fin de la séance, je dois être capable de répondre à cette question
	Pb7-S2 : Question Comment à partir du site Tinkercad câbler et simuler le capteur de luminosité ?

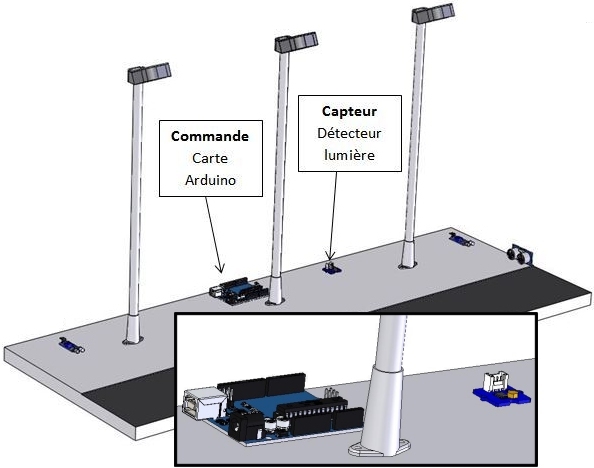

▲ Aperçu du projet à analyser et à compléter ▲
Socle commun : les domaines scientifiques de connaissances

Connaissances en situation dans l’activité

Changements induits dans la société par les objets techniques

►Un outils de description du fonctionnement d'un câblage Arduino

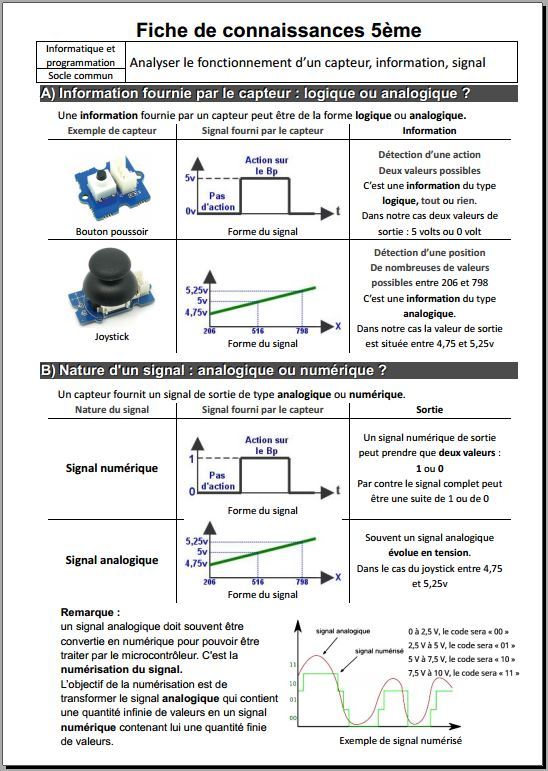

►Nature d’une information : logique ou analogique.

Compétences travaillées dans l’activité

►Utiliser des outils numériques

►Décrire, en utilisant les outils et langages de descriptions adaptés, (site tinkercad) le comportement de 2 types de capteur de luminosité. (CT-3.2)

►Observer les informations envoyées par 2 types de capteur. (CT-1.2)

Consignes à respecter pour réaliser correctement l'activité

Qu'est ce que je sais, qu'est ce que je cherche, de quoi j'ai besoin ? (Comment être efficace dans mes activités ? )

Consignes d'organisation

Consignes, description de l'activité à réaliser

Démarche
▲Clic droit puis afficher l'image pour agrandir▲

► Présentation générale, organisation du travail :

Le travail se fait en trois temps :

Activité 1 : on réalise le câblage sur logiciel de simulation
Activité 2 : on programme la carte Arduino et on teste les deux types de capteur
Activité 3 : on compare les grandeurs envoyées par les deux capteurs

► Réaliser le câblage après avoir visionné le tutoriel et lu la fiche ressource

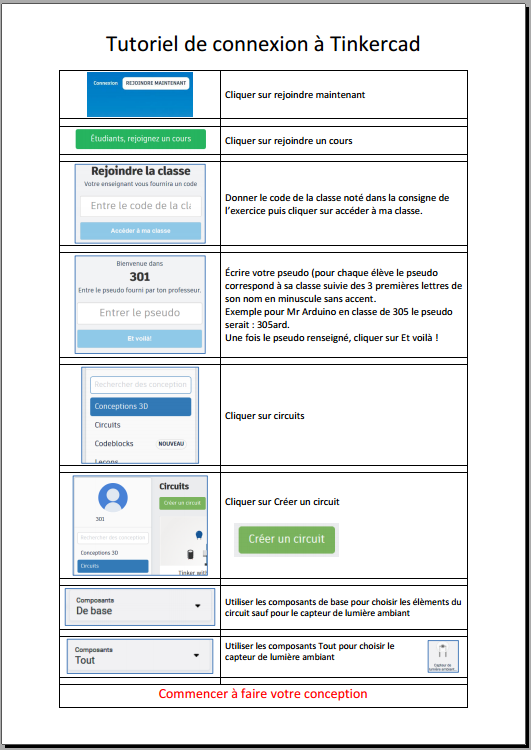

1 - Nous allons utiliser le site https://www.tinkercad.com/ pour se connecter il faudra suivre les étapes présenter dans le document tutoriel de connexion

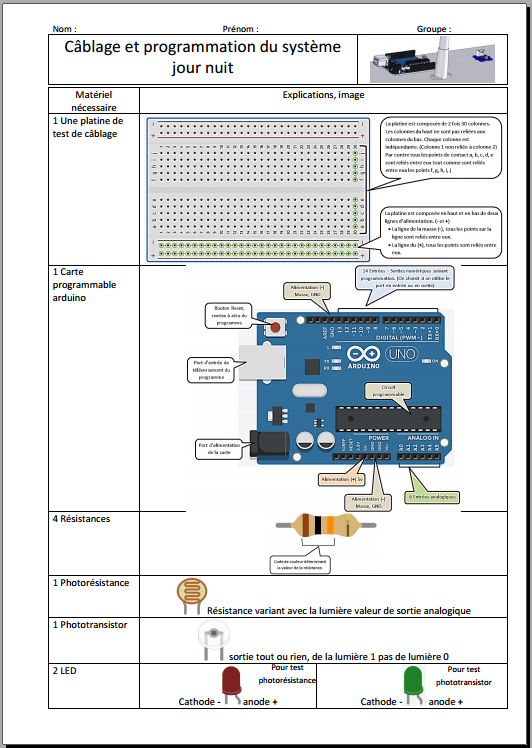

Utiliser le document aide travail 1 pour réaliser le circuit

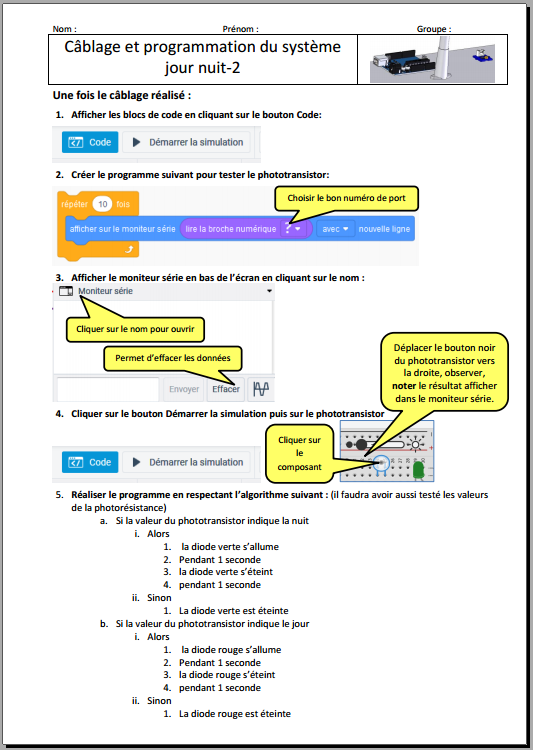

► Réaliser le programme sur le site Tinkercad après avoir lu la fiche ressource programme

1 - il faut utiliser les blocs de programmation (comme sur Scratch) pour transformer le programme présenté sur la fiche ressource.

Utiliser le document de travail 2 pour réaliser la programmation

► Comparer les informations données par les deux capteurs

1 - On va voir que les informations envoyées par un capteur analogique et logique sont différentes.

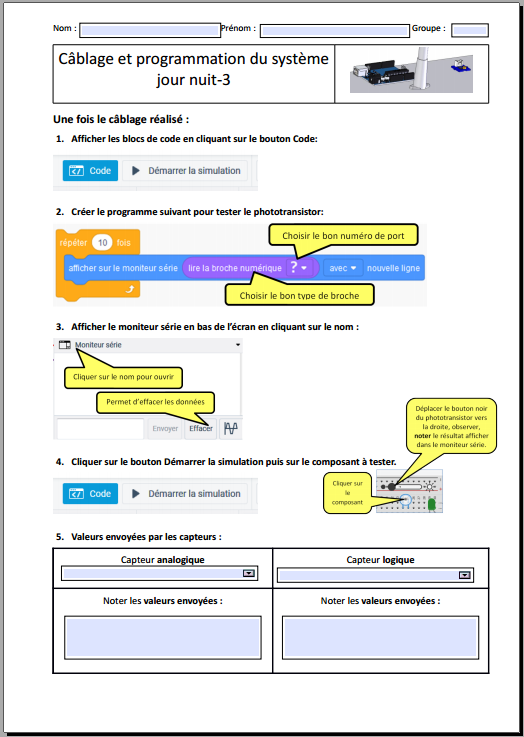

Utiliser le document travail de travail 3 à compléter et à envoyer à partir de "travail à faire"

Vocabulaire à utiliser : besoin, CDCF, diagramme des besoins, diagramme d'exigence, contraintes, diagramme des blocs, fonctions techniques, diagramme des flux, chaine d'informations, chaine d'énergie

► Ressources à utiliser :

Ressources

S'organiser

Les fonctions techniques

La LED

Autres ressources

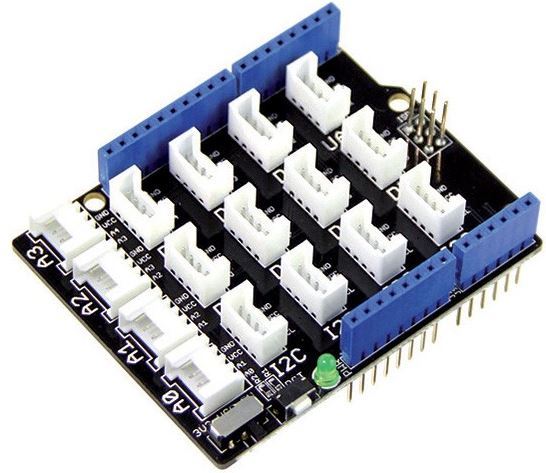

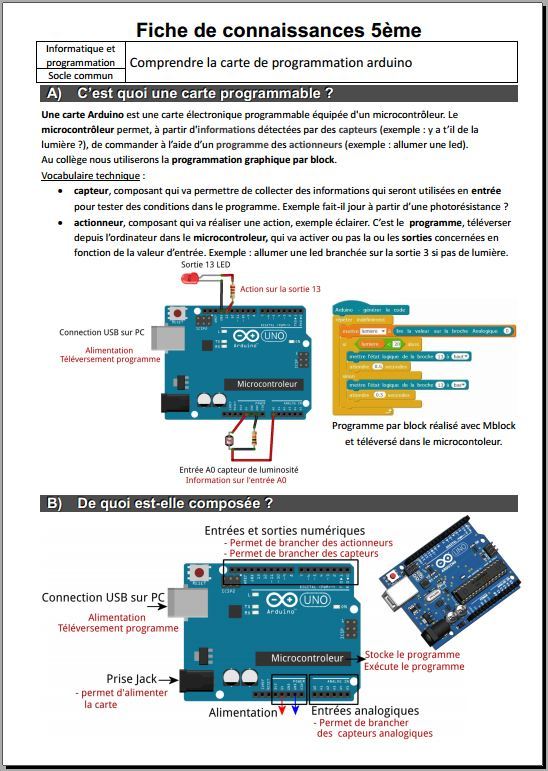

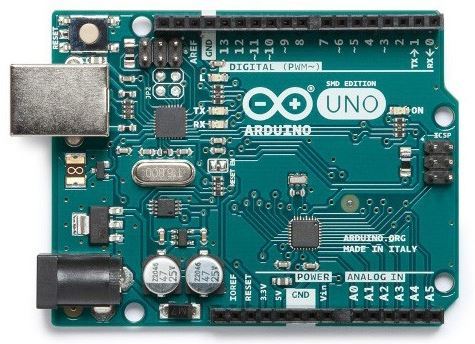

Carte programmable arduino-uno-smd-rev3 - Doc 14 entrées/sorties numériques et 6 entrées analogiques.	Carte d’interface permettant de raccorder facilement les modules capteurs et les actionneurs Grove à une carte Arduino

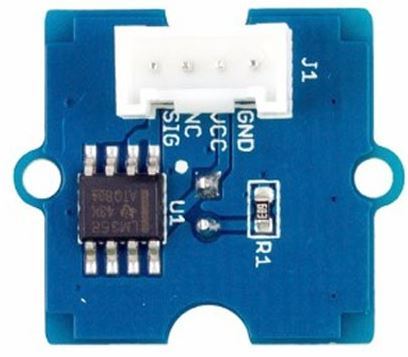

actionneur led	Capteur de lumière

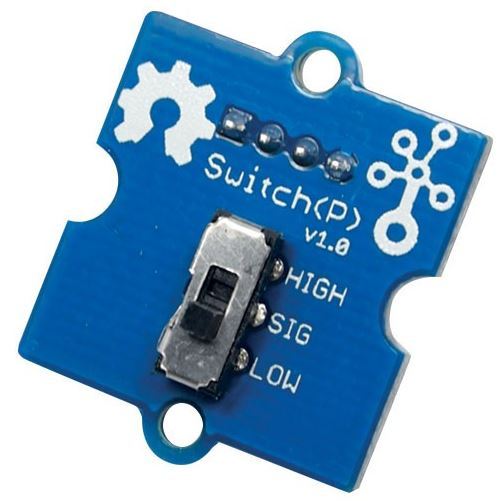

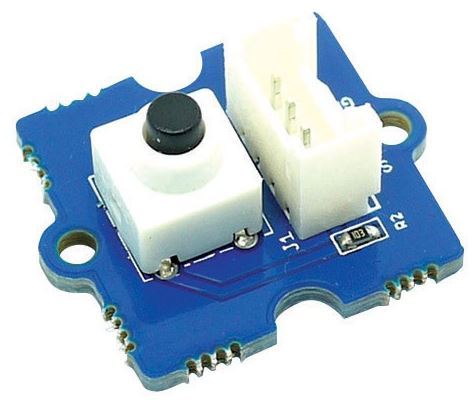

Capteur : interrupteur	Capteur : bouton poussoir

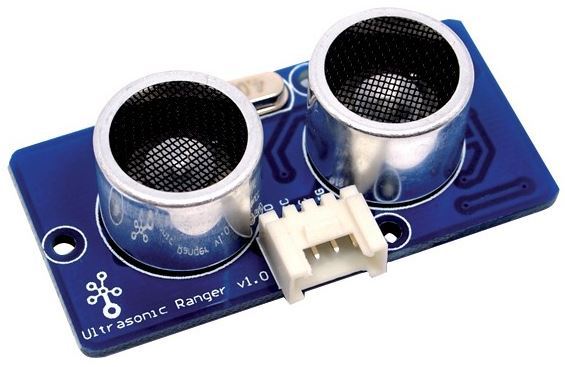

Capteur de distance ultrason doc	Capteur de distance IR doc

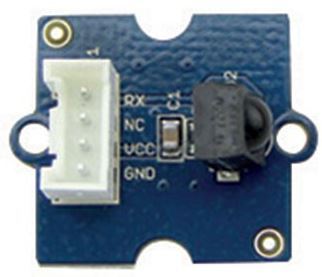

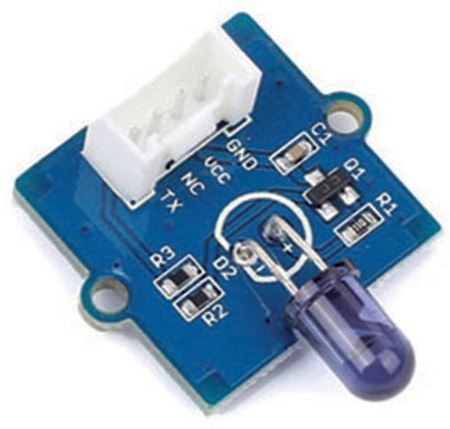

Actionneur : emetteur Infra rouge	Capteur : recepteur infra rouge

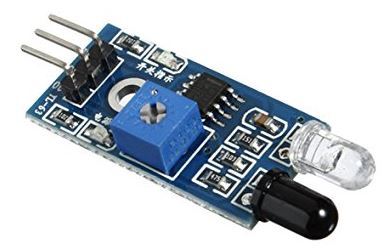

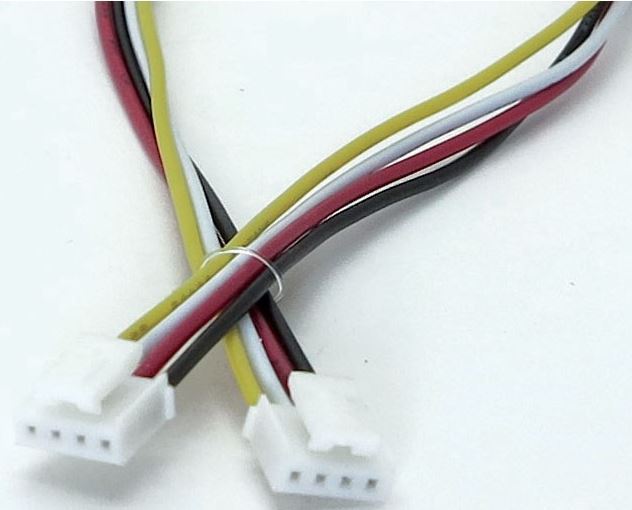

Capteur de proximité numérique doc	Cordon

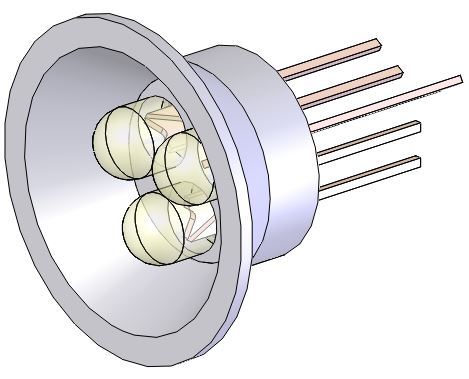

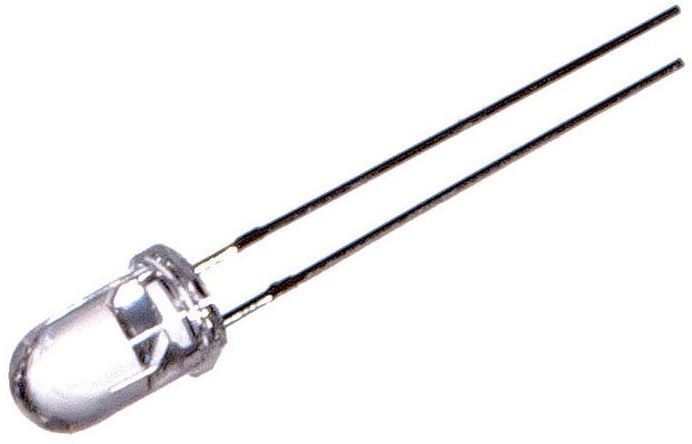

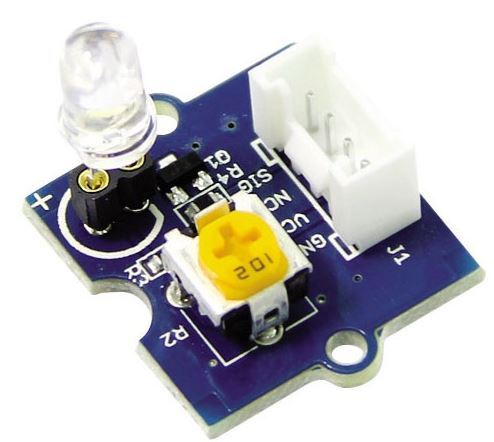

actionneur led blanche 5mm	Réflectuer 3 leds
