A la fin de la séance, je dois être capable de répondre à cette question |
Pb7-S1 : Question
Comment fonctionne la maquette des lampadaires automatisés ?
![[legende-image]1490115511006[/legende-image]](../Images-3eme/Qu-est-ce-que-je-sais-3D.jpg "[titre-image]1490115511006[/titre-image]")
|
▲ Aperçu du projet à analyser et à compléter ▲
Socle commun : les domaines scientifiques de connaissances
Connaissances en situation dans l’activité |
|
Changements induits dans la société par les objets techniques

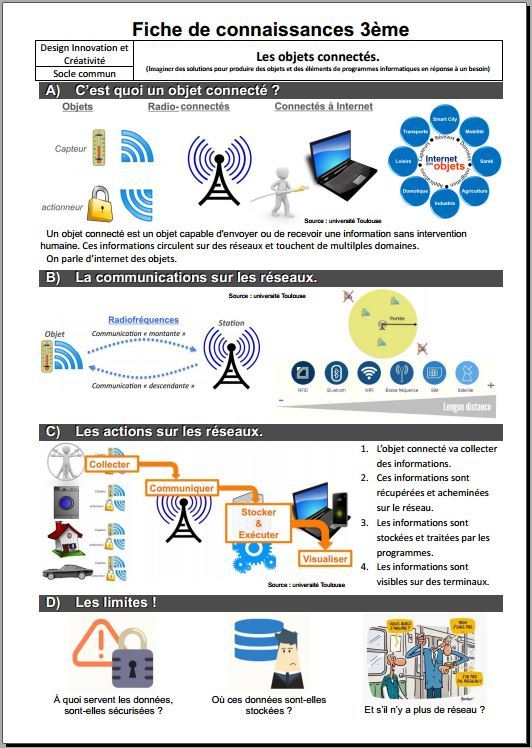

►Les smart-city, les objets connectés
►Produire un document numérique qui sera projeté
►Arborescence. |
|
|
Compétences travaillées dans l’activité |
►Rechercher et extraire des informations utiles pour notre travail dans les deux vidéos. (CT-1.4)
►Mettre en valeur les éléments trouvés en utilisant une carte mentale. (CT-3.1- 3.2)
►Organiser, structurer et stocker des ressources numériques. (CT-5.2) |
|
Consignes à respecter pour réaliser correctement l'activité
Qu'est ce que je sais, qu'est ce que je cherche, de quoi j'ai besoin ? (Comment être efficace dans mes activités ? )
Consignes d'organisation |
Consignes, description de l'activité à réaliser |
▲Clic droit puis afficher l'image pour agrandir▲
|
► Présentation générale, organisation du travail :
Le travail se fait en deux temps :
-
Activité 1 : analyser un document
-
Activité 2 : appliquer cette analyse pour l'étude de notre maquette
|

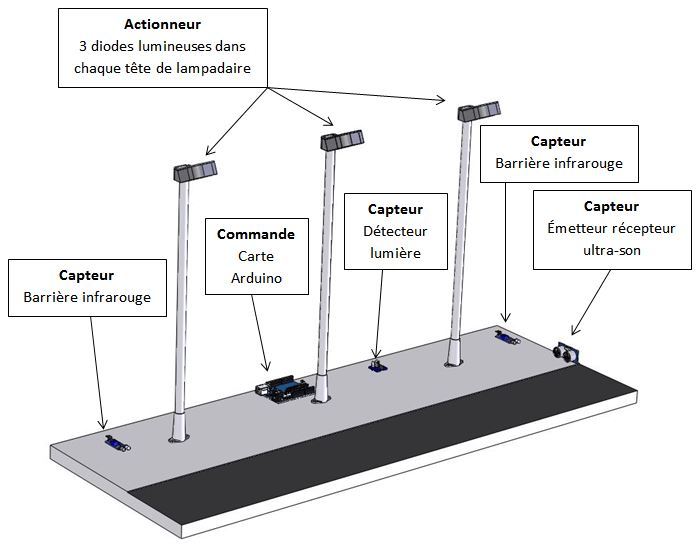

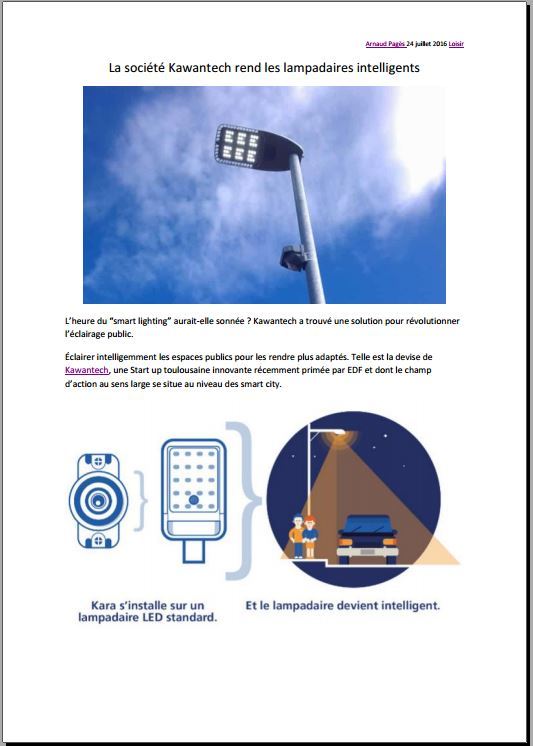

► Analyser le prototype de 3 "lampadaires intelligents"
1 - Nous allons commencer par mettre en évidence les besoins qui ont été respectés sur la maquette.

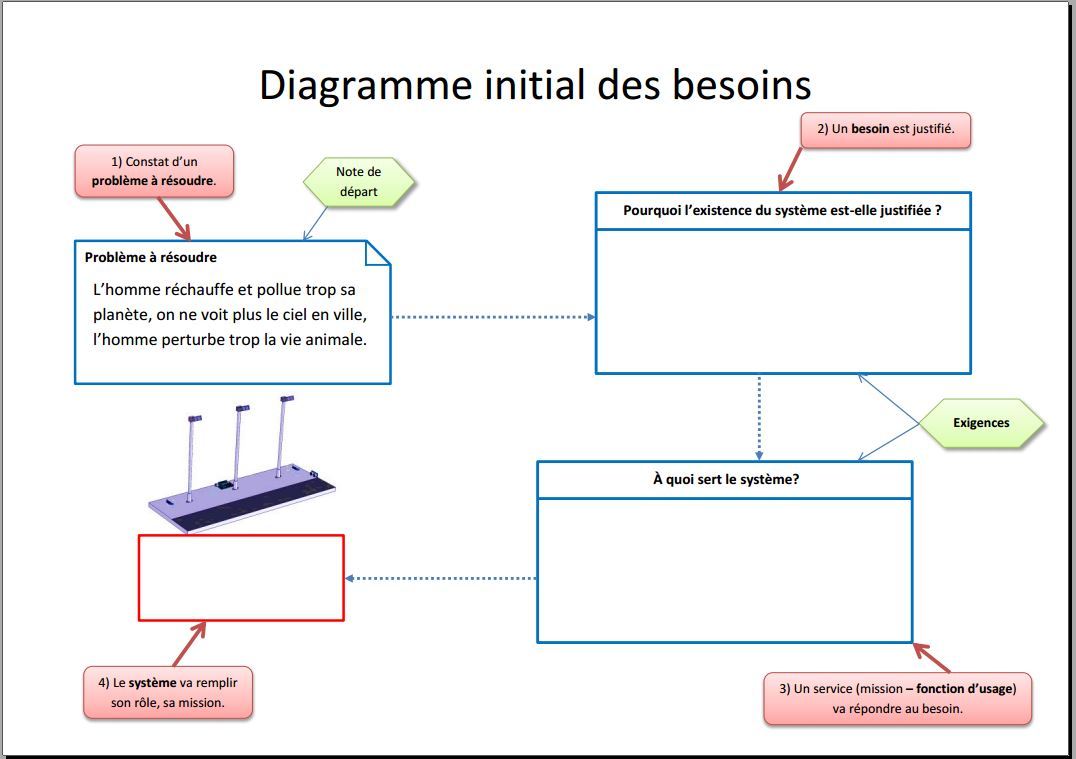

- Utiliser le document de travail 1 diagramme initial des besoins
2 - L'observation de la maquette va nous permettre ensuite de faire apparaitre non seulement les contraintes à respecter mais aussi les fonctions techniques et leur solution technique associée.

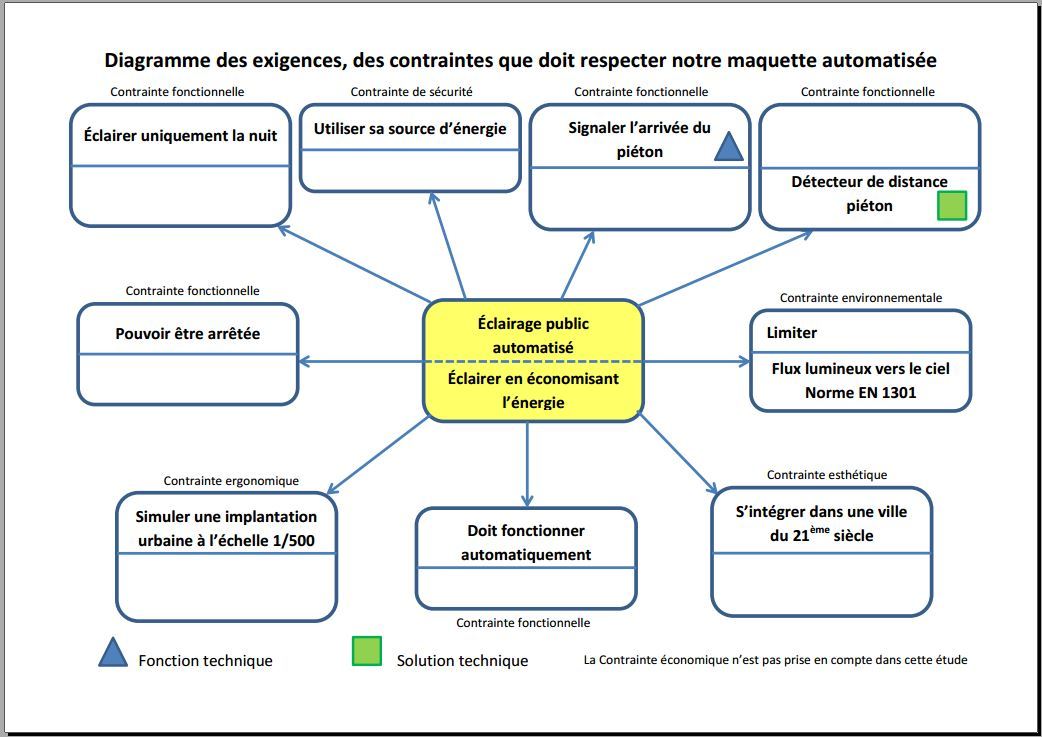

- Utiliser le travail de travail 2 diagramme des exigences

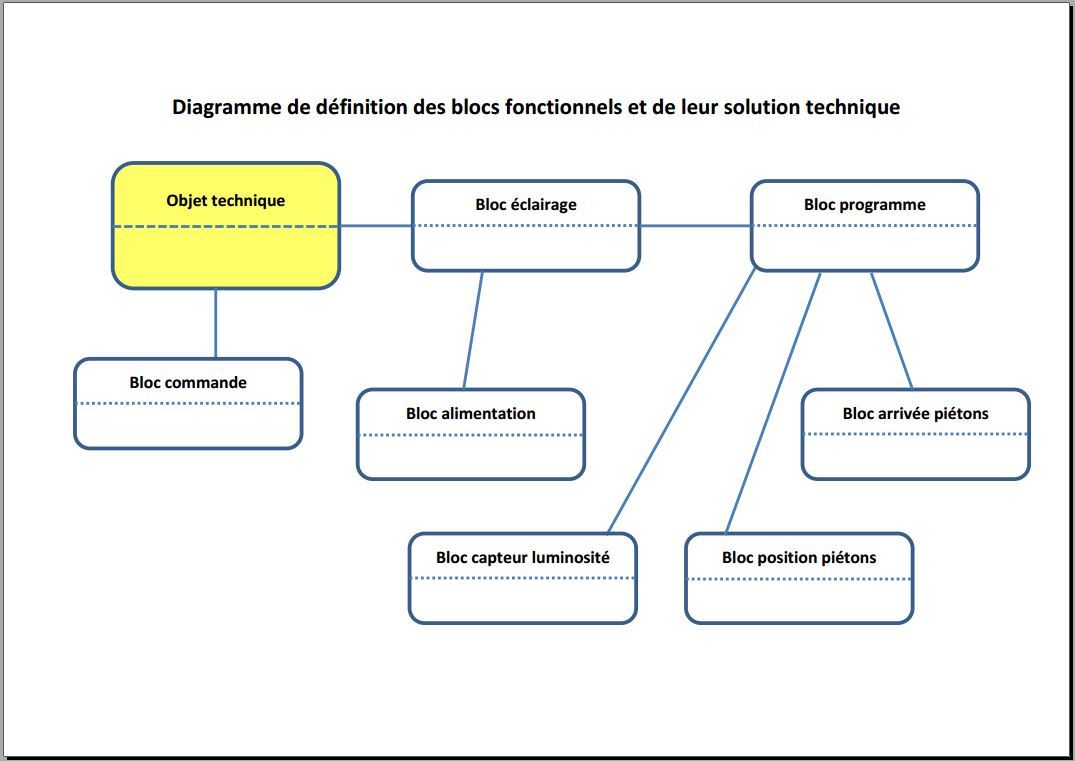

3 - Compléter document 3 en vous aidant de l'exemple du diagramme des blocs pour vous en inspirer.
- Utiliser le travail de travail 3 diagramme de définition des blocs.

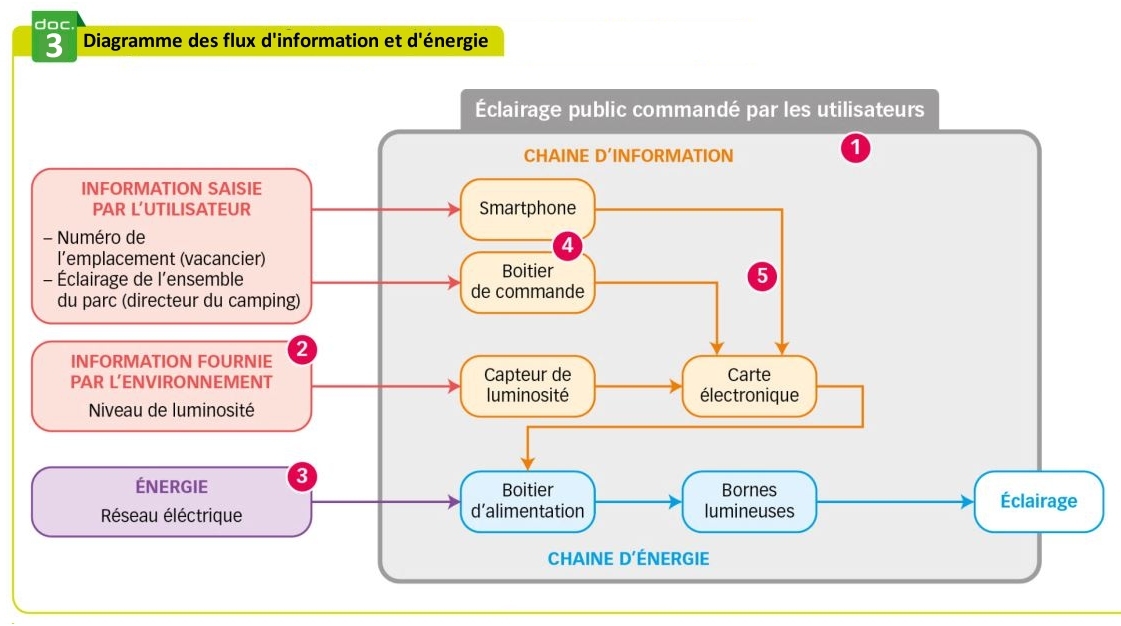

3 - Utiliser enfin l'exemple du diagramme des flux pour réaliser celui des trois lampadaires.

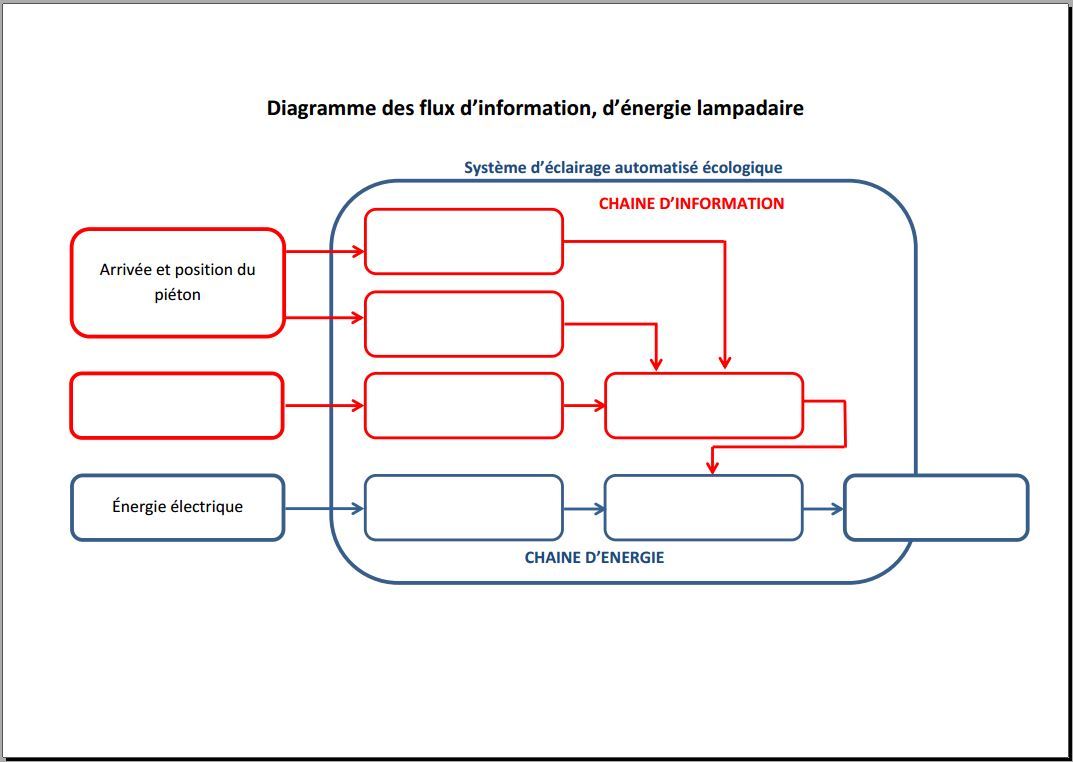

- Identifier ensuite les interactions entre les lampadaires et leur environnement, voir l'exemple ci-dessous pour créer le diagramme simplifié des flux d'information et énergie.
- Utiliser le travail fait sur scratch pour décrire le fonctionnement des lampadaires
|
|
 Vocabulaire à utiliser : besoin, CDCF, diagramme des besoins, diagramme d'exigence, contraintes, diagramme des blocs, fonctions techniques, diagramme des flux, chaine d'informations, chaine d'énergie |
Autres ressources
Carte programmable arduino-uno-smd-rev3 - Doc
14 entrées/sorties numériques et 6 entrées analogiques. |
Carte d’interface permettant de raccorder facilement les modules
capteurs et les actionneurs Grove à une carte Arduino |
actionneur led |
Capteur de lumière |
Capteur : interrupteur |
Capteur : bouton poussoir |
Capteur de distance ultrason doc |
Capteur de distance IR doc |
Actionneur : emetteur Infra rouge |
Capteur : recepteur infra rouge |
Capteur de proximité numérique doc |
Cordon |
actionneur led blanche 5mm |
Réflectuer 3 leds |
