► Réaliser la maquette numérique de notre projet avec Sketchup

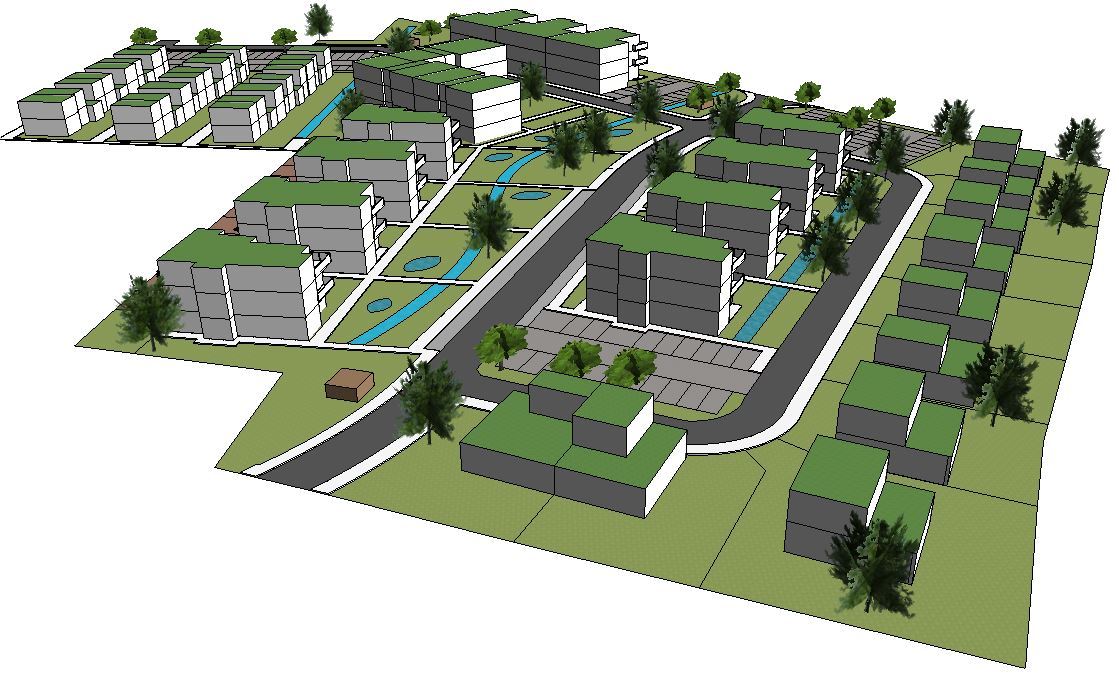

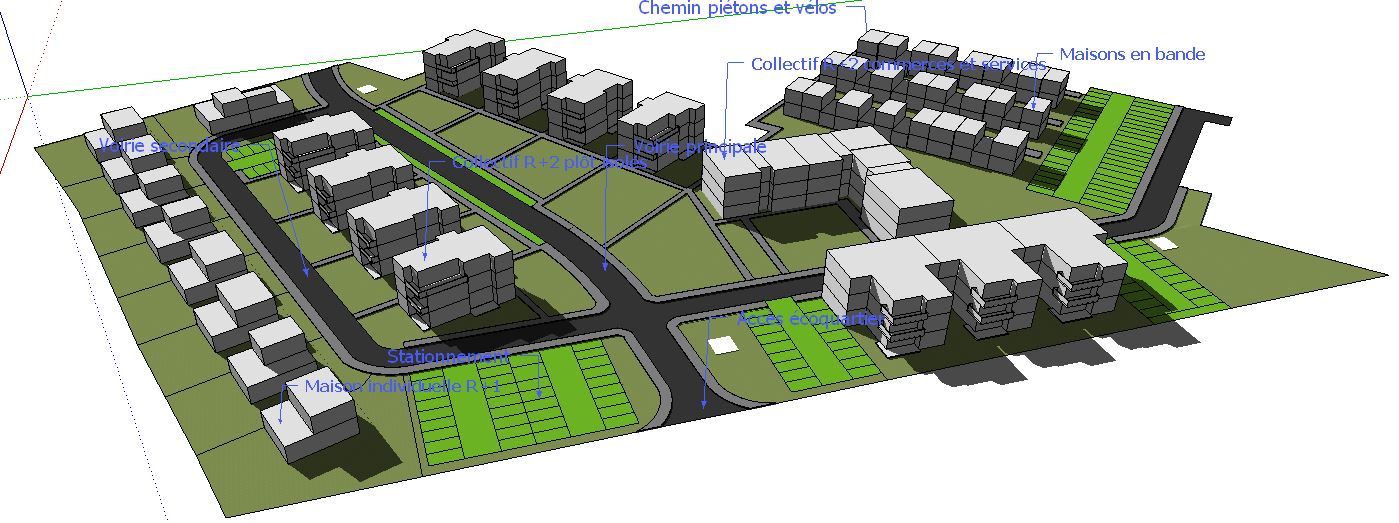

Représentation 3D à partir de ma représentation 2D de mon projet d'écoquartier. Dans chaque groupe on va scanner la meilleure représentation du plan de masse de l'écoquartier. (nom du fichier : 5-Implantation-prénoms.png)

Cliquer sur ce lien pour ouvrir le fichier implantation de mon écoquartier

1. Commencer par choisir le modèle de départ en fonction de l'unité désirée, ici unité mètre pour l'architecture.
2. Positionner ensuite le nord dans votre modèle en indiquant les coordonnées de Labruguière sur le menu "Fenêtre" et "Info du modèle" et 'Géoposition" en donnant les coordonnées de la ville 81290 LABRUGUIERE (43.324200N ; 2.154910E), le nord sera mis en haut de l'image
3. Mettre en place les bons outils : "Afficher" et "Barres d'outils" et choisir Calques, Mesures, Premiers pas, Standards, Vues.
4. Créer tous les calques nécessaires : calques voies piétonnes, calque jardin, calque immeubles, etc..
5. Enregistrer le modèle sous le nom 6-Conception3D- prénoms-groupe
6. Commencer la conception en pensant aux calques et aux composants sur chaque calque. Utiliser votre plan de masse pour la mise en place des différentes parties de l'écoquartier. (Vous pouvez remplacer l'image cadastrale par l'image scannée de votre écoquartier. Attention valider le calque image avant d'importer celle-ci.
   1. Dessiner sur le claque partie au dessus de votre image scannée après avoir sélectionné le bon calque.
      1. quand le contour est fait la surface est grisée, on peut utiliser l'outil pousser tirer pour créer un volume.
      2. on doit ensuit créer le composant.
      3. on peut ensuite donner de la couleur en utilisant l'outil pot de peinture.
      4. bloquer ensuite la conception de la partie réalisée en créant un composant.
   2. Changer de claque actif pour créer la nouvelle partie.
      1. suivre à nouveau la même démarche.

Chaque 1/2 groupe est autonome dans sa recherche. Un arrêt sur projet sera fait régulièrement pour présenter l'avancée des travaux.

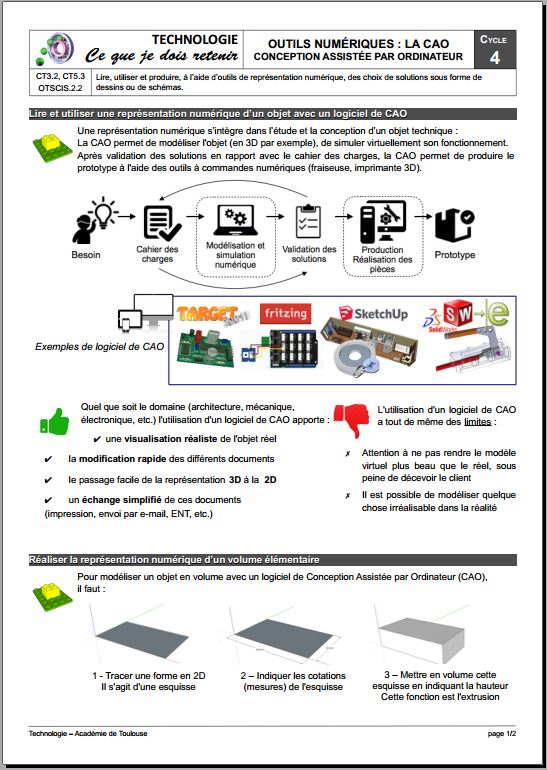

Pensez à utiliser les ressources de cinquième sur l'utilisation du logiciel Sketchup (bas de page)

Un compte rendu PERSONNEL sera rédigé sur le blog de la classe et dans la rubrique de son groupe en s'identifiant sur sa session ENT.
Cette nouvelle série de blog devra avoir pour titre : projet 1 conception d'une maison. Un seul article par élève qui sera complété à chaque fois avec le date du jour et ce que l'on a fait et appris dans la séance.
